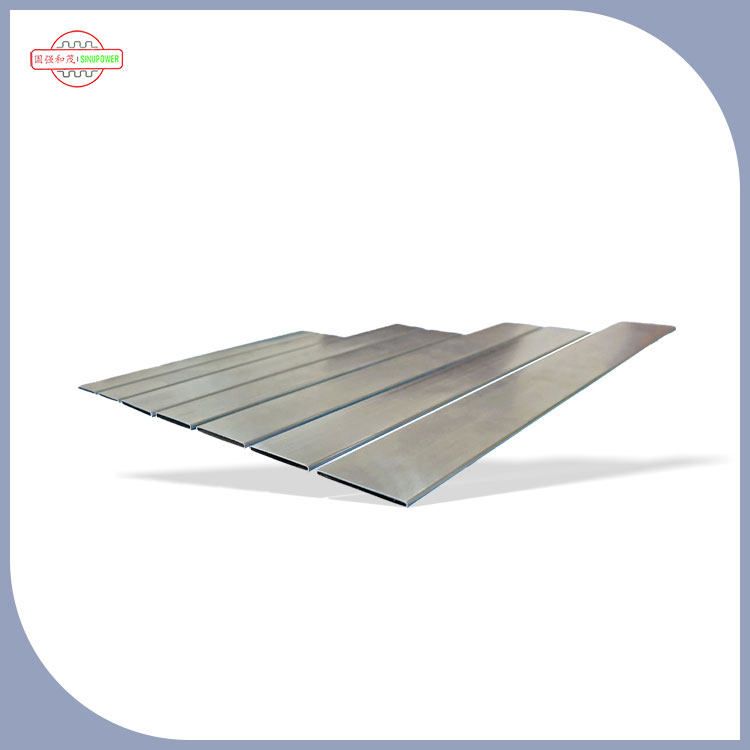

Lasersvejset lækagesikker forbindelse til varmelegemets kernerør

For bilproducenter af HVAC starter varmelegemets pålidelighed med rørsømsintegritet.Sinupower– en dedikeretFabrikantaf præcisions termiske aluminiumkomponenter – producererLasersvejset lækagesikker forbindelse til varmelegemets kernerørved hjælp af højeffekt fiberlaserteknologi. Denne proces skaber en kontinuerlig, homogen svejsesøm, der eliminerer de lækagebaner, der er almindelige i modstandssvejsede eller mekanisk falsede rør. Den flade B-profil maksimerer overfladearealet til varmeoverførsel, mens den lasersvejste søm sikrer strukturel integritet under termisk cykling og kølevæsketryk. Resultatet: varmekerner, der yder pålideligt i hele køretøjets levetid. Som ledendeproducent af varmelegemerørsrør, Sinupower betjener HVAC-leverandører til bilindustrien globalt med pålidelige, lækagesikre løsninger.

Hvorfor lasersvejsning er vigtig for varmelegemerør

Sinupower'sLasersvejset lækagesikker forbindelse til varmelegemets kernerører fremstillet ved hjælp af en proces, der giver målbare fordele i forhold til konventionelle rørfremstillingsmetoder:

Zero-Leak Performance

• Lasersvejsning producerer en kontinuerlig, homogen svejsesøm uden porøsitet eller mikrorevner – hvilket eliminerer den primære fejltilstand for varmelegemer.
• Ensartet svejsegennemtrængningsdybde (typisk 0,5–1,2 mm) sikrer, at samlingen matcher eller overstiger grundmaterialets styrke.
• Helium lækagetest på hvert produktionsbatch verificerer lækagerater under 0,5 g/år pr. rør.
• Der kræves intet eftersvejsningsmateriale, hvilket fjerner risikoen for flusrester eller skørhed af loddelegeringer.

Overlegen varmeoverførselseffektivitet

• Den affladede B-type profil øger forholdet mellem overfladeareal og volumen, hvilket muliggør hurtigere varmeoverførsel fra kølevæske til kabineluft.
• Glat indre boring minimerer strømningsmodstand og trykfald over varmelegemet.
• Ensartet vægtykkelse (tolerance ±0,05 mm) sikrer ensartet varmeledningsevne over hele rørlængden.

Forbedret holdbarhed under termisk cykling

• Lasersvejsning skaber en metallurgisk binding, der modstår gentagen termisk ekspansion og sammentrækning uden udmattelsesrevner.
• Kompatibel med aluminiumslegeringer AA3003 og AA3102, valgt for deres fremragende varmeledningsevne (200–220 W/m·K) og formbarhed.
• Valideret til 10.000+ termiske cyklusser fra -40°C til +120°C uden svejseforringelse.

Ren, flux-fri fremstilling

• Lasersvejsning eliminerer behovet for flusmiddel eller loddepasta, hvilket reducerer risikoen for forurening og forenkler nedstrøms montering.
• Ingen svejsesprøjt eller overfladeoxidation – rør er klar til at fastgøre finner og lodning af samlerør umiddelbart efter svejsning.
• Ensartet svejsestrenggeometri muliggør automatiseret finneindsættelse og kernestabling uden problemer med justering.

Lasersvejset B-type rør vs. konventionelt sømrør

Fremstillingsproces – fra spole til færdigt rør

Produktionen afLasersvejset lækagesikker forbindelse til varmelegemets kernerørfølger en stramt styret seks-trins proces fra spole til færdigt rør:

Trin 1 – Materialevalg

• Basismaterialer: Aluminiumslegeringer AA3003 og AA3102, udvalgt til termisk ledningsevne, formbarhed og kompatibilitet med lodning.
• Indgående spolebeholdning testet for kemisk sammensætning og overfladekvalitet.
• Materialetykkelsesområde: 0,20 mm til 0,60 mm afhængig af anvendelseskrav.

Trin 2 – Strimleformning

• Aluminiumsbånd er rulleformet til en B-type profil - det flade, ovale tværsnit, der er karakteristisk for varmelegemerør.
• Præcisionsformematricer sikrer ensartede profildimensioner over hele spolens længde.
• In-line lasermåling overvåger profilgeometri for at opretholde tolerancer.

Trin 3 – Lasersvejsning

• Fiberlaser med høj effekt (1-3 kW) leverer fokuseret energi til rørsømmen og skaber en nøglehulssvejsning med dyb penetration og smal bredde.
• Beskyttelsesgas (argon eller helium) beskytter svejsebadet mod oxidation.
• Svejseovervågning i realtid sporer indtrængningsdybde, svejsebredde og porøsitet – og afviser automatisk sektioner uden for specifikationer.

Trin 4 – Udglødning af svejsesøm

• Lokaliseret udglødning efter svejsning aflaster restspænding i svejsezonen uden at påvirke grundmaterialets temperament.
• Sikrer, at svejseområdet har lignende duktilitet og formbarhed som resten af ​​røret.

Trin 5 – Dimensionering og skåret i længden

• Rørene kalibreres til endelige dimensioner gennem en række dimensioneringsmatricer.
• Skær til kundespecificerede længder ved hjælp af præcisionssave eller skæreudstyr.
• Enderne afgrates og klargøres til finneindsættelse eller fastgørelse af skærebord.

Trin 6 – 100 % lækagetest

• Hvert rør gennemgår helium massespektrometri lækagetest for at verificere lækagesikker ydeevne.
• Acceptkriterium: ≤0,5 g/år lækage.
• Rør, der fejler testen, afvises automatisk - hvilket sikrer, at ingen defekte rør forlader produktionslinjen.

Anvendelsesfokus – Varmekerner til bil-HVAC

Som en betroetleverandør af kernerør til bilvarmer, Sinupowers produkter er implementeret på tværs af flere køretøjsplatforme:

Primære applikationer

• VVS-systemer til personbiler:Kernekomponent til kabineopvarmning i sedaner, SUV'er og lette lastbiler.
• Klimakontrol til erhvervskøretøjer:Kraftige varmelegemer til lastbiler, busser og off-highway udstyr.
• Termisk styring af elektriske køretøjer:Integreret i EV varmesystemer (varmepumpe eller resistive varmekonfigurationer).
• HVAC luftbehandlingsenheder:Anvendes i bygnings- og industriopvarmningsapplikationer, hvor der kræves kompakte, lækagesikre varmevekslere.

Integrationspunkter i varmelegemets kernesamling

• Rør indsættes mellem finnestabler og udvides eller loddes for at danne kerneblokken.
• Rørender er forbundet med indløbs-/udløbsrør via lodning eller mekanisk samling.
• Kølevæske (motorkølevæske eller EV-opvarmningsvæske) strømmer gennem rørets indre, mens luft passerer hen over ribbens yderside.
• Varmeoverførsel sker fra væsken gennem rørvæggen og finnerne til kabineluften.

Kompatibilitet med monteringsprocesser

• Vores rør er kompatible med både kontrolleret atmosfære lodning (CAB) og vakuum lodning processer.
• Den glatte, oxidfri svejsesøm kræver ingen yderligere rengøring før lodning – hvilket reducerer procestrin og forureningsrisici.
• Rørprofiler og længder kan tilpasses, så de passer til specifikke kernegeometrier og krav til køretøjets platform.

Kvalitetscertificeringer og produktionsstandarder

Sinupowers fremstillingsprocesser fungerer under følgende certificerede systemer:

📋 Fuldstændige certifikatkopier er tilgængelige efter anmodning.

Intellektuel ejendomsret

• 2 opfindelsespatenter– inklusive et patentbeskyttet lasersvejsepositioneringssystem til B-type rør.
• 15 designpatenter– dækker unikke rørprofiler og varmelegemegeometrier.
• 16 brugsmodelpatenter– fokuseret på forbedringer i rørformnings- og svejseprocesser.

Tilpasningsmuligheder for varmelegemeslange

Dimensionel tilpasning

• Rørbredde:12 mm til 40 mm (kundespecificeret)
• Rørhøjde:1,5 mm til 5,0 mm (fladet profil)
• Vægtykkelse:0,20 mm til 0,60 mm
• Længde:100 mm til 2.000 mm (skåret i længde pr. ordre)
• Tolerance:±0,05 mm på kritiske dimensioner

Legerings- og belægningsmuligheder

• AA3003:Standardlegering – god termisk ledningsevne og formbarhed, korrosionsbestandig.
• AA3102:Variant med højere styrke – velegnet til højere tryk eller mere krævende applikationer.
• Overfladebehandling:Valgfri zinkflagebelægning eller konverteringsbelægning for øget korrosionsbestandighed.

Indstillinger for slutformular

• Firkantet skåret– standard for headerindsættelse
• Affasede ender– for lettere montering og tætning
• Udvidede ender– til mekaniske skærebordsforbindelser
• Brugerdefinerede slutprofiler– pr. kundetegning

Udviklingsproces

1. Krav indsendelse:Kunden leverer specifikationer, tegninger eller ydeevnemål.
2. Gennemførlighedsgennemgang:Engineering team evaluerer materiale, profil og svejseparametre.
3. Værktøjsdesign:Forme- og svejsematricer fremstillet internt.
4. Prototype køre:Op til 100 styk til kundevalidering – kun matriceomkostninger.
5. Produktion:Fuldskala fremstilling med PPAP niveau 3 tilgængelig.
6. Levering:Planlagte forsendelser med materialecertifikater og inspektionsrapporter.

Kvalitetssikring – Sådan sikrer vi pålidelig svejsekvalitet

Hvert parti afLasersvejset lækagesikker forbindelse til varmelegemets kernerørgennemgår vores strenge kvalitetskontrolramme:

Råvarekontrol

• Aluminiumsspiraler hentet fra ISO 14001-certificerede smelteværker med fuld materialesporbarhed.
• Indkommende inspektion: kemisk sammensætning (OES), overfladekvalitet og tykkelsesverifikation.

Igangværende kontrol

• Dannelse:Realtidsdimensionsovervågning med feedbackkontrol for at opretholde profilens nøjagtighed.
• Lasersvejsning:Strøm, hastighed og strømning af beskyttelsesgas overvåges løbende. Svejsesømskvalitet verificeret via inline optisk kohærenstomografi (OCT).
• Udglødning:Lokaliseret induktionsudglødning med temperaturovervågning for at sikre ensartet kornstruktur i svejsezonen.

Afsluttende inspektion

• Dimensioner:OD, bredde, højde og vægtykkelse målt ved 3 punkter pr. rør.
• Lækagetest:Helium massespektrometri – 100% af rør, ≤0,5 g/år.
• Svejseinspektion:Visuel og mikroskopisk verifikation af svejsesøm kontinuitet.
• Mekanisk:Træk- og sprængtests pr. varmebehandlingsbatch.

Disse procedurer sikrer, at hver forsendelse opfylder de strenge kvalitetskrav til HVAC-applikationer i biler.

Bæredygtighed og miljøoverholdelse

Energieffektivitet

• Lasersvejsning bruger betydeligt mindre energi end traditionelle loddeovne – hvilket reducerer vores CO2-fodaftryk.
• Regenerativ brænderteknologi i udglødningsprocesser reducerer gasforbruget med 18 %.

Genbrug og affaldsreduktion

• 98 % materialeudnyttelse – alt aluminiumskrot adskilles og returneres til certificerede genbrugsvirksomheder.
• Der bruges ikke flusmiddel eller loddepasta i svejseprocessen, hvilket eliminerer farlige affaldsstrømme.

Overholdelse

• RoHS-kompatibel – ingen begrænsede stoffer i materialer eller processer.
• REACH-kompatibel – alle legeringer og proceskemikalier opfylder gældende EU-miljøstandarder.

Ofte stillede spørgsmål om lasersvejsede varmelegemerør

Kontakt Sinupower – Heater Core Tubing Solutions

Sinupower levererLasersvejset lækagesikker forbindelse til varmelegemets kernerørder gør det muligt for bilproducenter af HVAC at producere varmelegemer med overlegen pålidelighed, ensartet termisk ydeevne og lavere samlede produktionsomkostninger. Vi inviterer OEM'er, tier-one HVAC-leverandører og producenter af varmelegemer til at kontakte os for prøver, tekniske datablade eller en fælles designgennemgang.
