Kommercielle HVAC System Kondensator Header Pipes

Design og funktion

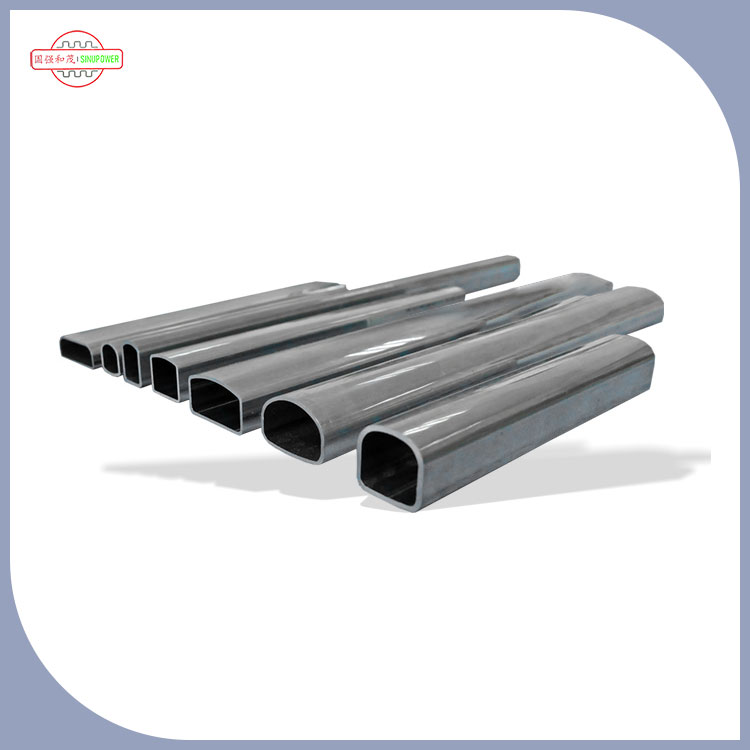

Header-rørene er specielt designet til at tjene som distributions- og opsamlingssted for kølemiddel i D-type kondensatorer. Dens D-formede konfiguration muliggør en effektiv og ensartet fordeling af kølemiddel over kondensatorrørene.

Når kølemidlet strømmer gennem samlerøret og ind i kondensatorrørene, frigiver det varme til den omgivende luft eller vand, hvilket får det til at kondensere og omdannes fra damp til flydende tilstand. Effektiviteten af ​​denne varmeoverførselsproces har direkte indflydelse på køle- eller airconditionsystemets samlede ydeevne og energieffektivitet.

Materialefordele: Hvorfor aluminium til kondensatorsamlinger

Brugen af ​​aluminium i konstruktionen af ​​samlerøret giver flere fordele:

• Fremragende termisk ledningsevne:Aluminium muliggør effektiv varmeoverførsel mellem kølemidlet og det omgivende kølemedium.
• Letvægtskonstruktion:Aluminium er væsentligt lettere end stål, hvilket reducerer den samlede kondensatorvægt og sænker transport- og installationsomkostningerne.
• Korrosionsbestandighed:Aluminium danner naturligt et beskyttende oxidlag, der modstår pitting fra fugt, industrielle forurenende stoffer og kølemiddelkemikalier.
• Omkostningseffektivitet:Aluminium tilbyder et gunstigt omkostnings-ydelsesforhold sammenlignet med kobbermanifolder, med D-type ekstruderingsteknologi, der muliggør højvolumenproduktion med ensartet dimensionsnøjagtighed.

Udviklet til kommerciel HVAC: Beyond Standard Refrigeration

Kommercielle HVAC-systemer fungerer under fundamentalt anderledes forhold end standard køle- eller bilapplikationer. Sinupowers kommercielle HVAC-system kondensatorrør er specielt konstrueret til at imødekomme disse unikke krav:

• Kontinuerlig arbejdscyklus:Kommercielle HVAC-systemer kører ofte 24/7/365. Vores skæreborde er spændingsaflastede via atmosfærestyret udglødning for at modstå tusindvis af termiske ekspansions-/kontraktionscyklusser uden at udvikle spændingsrevner.
• Batchkonsistens i stor skala:Kommercielle projekter kræver typisk hundredvis eller tusindvis af identiske overskrifter. Som en IATF 16949 certificeret facilitet opretholder vi Cpk ≥ 1,67 på alle kritiske dimensioner, hvilket sikrer, at den 10.000. enhed matcher den 1.
• Nedetidsomkostningsreduktion:En enkelt overskriftsfejl i en kommerciel bygning kan føre til lejerklager, tab af beholdning eller lukning af faciliteter. Vores strenge destruktive testprotokoller minimerer risikoen for fejl i marken.
• Skalerbar produktion:Med 90 sæt udstyr kan vi skalere produktionen til at imødekomme kravene fra store kommercielle projekter uden at gå på kompromis med kvalitet eller leveringstid.

Specifikationer

Anvendelser på tværs af HVAC, køling og biler

D-Type kondensatorsystemer er almindeligt anvendt i forskellige industrier, herunder HVAC (Opvarmning, Ventilation og Air Conditioning), køle- og varmepumpesystemer. Sinupowers kommercielle HVAC-system kondensatorrør sikrer jævn og pålidelig drift i:

• Kommercielle HVAC-systemer:Tagenheder, centrale kølesystemer og VRF-systemer
• Køleudstyr:Walk-in kølere, kølemontre og kølerum
• Varmepumpesystemer:Vendbare varmepumpekondensatorer til opvarmning og køling året rundt
• VVS til biler:Klimaanlæg til passagerkøretøjer og tunge lastbiler

Hvorfor den D-formede geometri betyder noget

Mange fabrikker vælger Header Pipes baseret på deres omfattende fordele inden for varmeoverførselseffektivitet, omkostningskontrol og strukturel tilpasningsevne, som nøjagtigt kan matche kernekravene til industrielle kondensatorer:

• Superior finnekontakt:Den D-formede flade sektion muliggør overflade-til-overflade kontakt med kondensatorfinner, hvilket maksimerer varmeoverførselsarealet.
• Optimeret væskefordeling:Den D-formede konfiguration sikrer effektiv og ensartet fordeling af kølemiddel over kondensatorrørene.
• Forbedret strukturel stivhed:D-sektions planhed giver højere bøjnings- og vridningsstyrke end cirkulære rør under samme vægtykkelse.

Engineering Validering og Kvalitetssikring

Sinupower validerer hver batch af kommercielle HVAC-system kondensatorrør gennem strenge kvalitetsprotokoller:

• IATF 16949-certificeret facilitet:Fuldt kvalitetsstyringssystem i bilindustrien
• ISO-certificeringer:ISO 9001:2015, ISO 14001:2015, ISO 45001:2018
• In-line dimensionsinspektion:Sikrer ensartet vægtykkelse og ydre dimensionstolerancer
• Destruktiv test:Sprængtrykstest i henhold til industristandarder for at sikre, at rør modstår kontinuerlige trykbølger og termisk cykling

Kommercielle HVAC-partnerskaber – bevist track record

Hvorfor indkøbsteams vælger Sinupower

Sinupower kombinerer produktionsskala med ingeniørekspertise for at levere ensartet kvalitet:

• Produktionsskala:90 sæt udstyr og værktøj, herunder svejseproduktionslinjer, savmaskiner, stansepresser, tegnebænke og udglødningsovne
• Grundlæggende ekspertise:Medstiftet af Mr. Gao Qiang, en industrileder med tidligere Fortune 500-erfaring, anerkendt som 2019 Changshu Science and Technology Entrepreneurship Benchmark Talent og 2020 Jiangsu Innovation Talent
• Intellektuel ejendomsret:2 opfindelsespatenter, 15 designpatenter og 16 brugsmodelpatenter
• Dokumenterede partnerskaber:Langsigtede leveringsaftaler med Sanhua, Danfoss og Pankl

Anvendelse Case Study: Kommercielt kontortårn HVAC Retrofit

Projekt:45-etagers kommercielt kontortårn, Shanghai CBD

Udfordring:Bygningsadministration er nødvendig for at udskifte aldrende kondensatorsamlinger på tværs af 12 HVAC-enheder på taget, der betjener 2 millioner sq ft kontorlokaler. Krav inkluderet:

• Drop-in-kompatibilitet med eksisterende chiller-infrastruktur
• 20+ års designlevetid under kontinuerlig drift
• 8-ugers leveringstid for at minimere lejerforstyrrelser

Løsning:Sinupower leverede 480 brugerdefinerede kommercielle HVAC-system kondensator samlerør med:

• Brugerdefineret D-profil, der matcher eksisterende header-dimensioner
• 3003 legering med forbedret korrosionsbestandighed
• Fremskyndet 4-ugers værktøj + 3-ugers produktion
• 100 % dimensionsinspektion med Cpk-rapporter

Resultat:

• Overskrifter leveret 1 uge før tidsplanen
• Ingen monteringsproblemer under installationen
• Bygningsejer rapporterede 8% forbedring i system COP efter installation
• Sikret leveringsaftale for 3 yderligere bygninger i porteføljen

Ofte stillede spørgsmål: D-Type Kondensator Header Sourcing og Engineering

Hvad er den typiske gennemløbstid for brugerdefinerede kommercielle HVAC-system kondensatorhovedrør?

Standard fabrikation af specialværktøj tager 4-6 uger. Prøveproduktion begynder 1-2 uger efter værktøjsgodkendelse.

Hvilke aluminiumslegeringer bruges til D-type kondensatorsamlinger?

Kernelegeringer omfatter 3003, 3102, X362, 1100, 1197 og 1297. Beklædningslegeringer omfatter 4045, 4343, 4043 og 7072.

Hvad er forskellen mellem D-type og runde samlerør?

D-type rør tilbyder overlegen finnekontaktareal og mere ensartet kølemiddelfordeling sammenlignet med runde rør. Den D-formede flade sektion muliggør overflade-til-overflade kontakt med kondensatorfinner, hvilket maksimerer varmeoverførselseffektiviteten.

Hvilke certificeringer har Sinupower?

Sinupower er certificeret i henhold til IATF 16949, ISO 9001:2015, ISO 14001:2015 og ISO 45001:2018.

Hvordan sikrer Sinupower batch-til-batch-konsistens for store kommercielle projekter?

Som en IATF 16949 certificeret facilitet opretholder vi Cpk ≥ 1,67 på alle kritiske dimensioner. In-line lasermåling kontrollerer vægtykkelse og ydre dimensioner for hver 0,5 meter over hele produktionsforløbet. Alle data logges og kan spores til individuelle batches, hvilket sikrer ensartethed på tværs af tusindvis af enheder.

Hvad er leveringstiden for nødudskiftningsordrer?

Til kommercielle HVAC-udskiftninger i nødstilfælde tilbyder vi fremskyndet værktøjsfremstilling på 3 uger (standard 4-6 uger) og prøveproduktion på 1 uge. Fuld produktion kan begynde umiddelbart efter prøvegodkendelse. Kontakt venligst vores kommercielle salgsteam for nødhjælp.

Hvad er den forventede levetid for disse skæreborde i kommercielle HVAC-applikationer?

Vores kommercielle HVAC-system kondensatorrør er designet til 20+ års kontinuerlig service i kommercielle applikationer. Vi validerer dette gennem accelererede termiske cyklustests og korrosionsbestandighedstest. Vægtykkelse er designet med en sikkerhedsmargin mod tryk og termisk træthed.
