Sinupower Heat Transfer Tubes Changshu Ltd. er en professionelProducent og eksportørafLetvægts aluminiumsmateriale D-type kondensator samlerør, der udnytter næsten fem års operationel ekspertise og brancheførende kvalitetsstyringssystemer til at levere præcisionskonstruerede termiske løsninger til globale HVAC- og kølemarkeder.
✓ IATF16949Bilkvalitet
✓ 33 patenter2 Opfindelse + 31 Utility
✓ 90+ udstyrEgen produktion
✓ 5+ årOperationel ekspertise
✧ Engineering Review & Validering
Denne produktspecifikation er blevet gennemgået og valideret af Sinupowers ingeniørafdeling.
Ledende termoingeniør:Wang Lei, 15+ år inden for HVAC-komponentdesign og aluminiumsekstrudering.
Kvalitetschef:Chen Fang, IATF16949 Lead Auditor certificeret.
For tekniske forespørgsler, kontakt vores ingeniørteam direkte.
1. Produktdefinition og kernefunktion

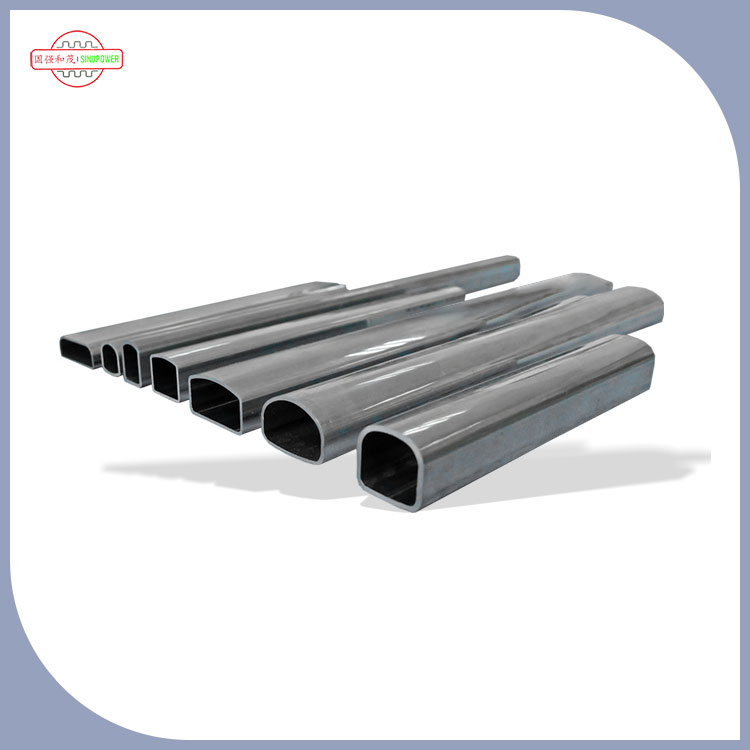

1.1 Hvad er et D-type kondensatorhovedrør?
DeLetvægts aluminiumsmateriale D-type kondensator samlerørproduceret af Sinupower fungerer som den kritiske distributions- og opsamlingsmanifold i D-type kondensatorsystemer. Deres karakteristiske D-formede tværsnitsgeometri muliggør:
- Ensartet kølemiddelflowfordeling over alle kondensatorrør
- Optimerede trykfaldskarakteristika
- Forbedret strukturel integritet under termisk cykling
- Kompakt systemintegration med reduceret fodaftryk
1.2 Rollen i systemets ydeevne
Som det primære kølemiddelindgangs- og udgangspunkt erLetvægts aluminiumsmateriale D-type kondensator samlerørdirekte indflydelse:
- Varmeoverførselskoefficient (samlet systemeffektivitet)
- Konsistens i faseskift af kølemiddel
- Systemets energiforbrugsniveauer
- Udstyrets levetid og vedligeholdelsesintervaller
2. Materialefordele: Hvorfor aluminium?
2.1 Termisk ledningsevne sammenligning
| Ejendom |
Aluminium (6061-T6) |
Kobber (C12200) |
Fordel |
| Termisk ledningsevne (W/m·K) |
167
|
386
|
Kobber højere, men aluminium giver tilstrækkelig overførsel med systemdesignoptimering |
| Massefylde (g/cm³) |
2.70
|
8.96
|
40% vægtreduktion
|
| Korrosionsbestandighed (testtimer med saltspray) |
500+ |
200+ |
2,5x bedre
|
| Pris pr. enhedsvolumen |
Sænke |
Højere |
30-45% materialeomkostningsbesparelser
|
| Genanvendelighed |
95 % |
90 % |
Mere bæredygtigt |
| Termisk udvidelseskoefficient (µm/m·K) |
23.5
|
16.8
|
Bedre kompatibilitet med aluminiumsfinner |
2.2 Letvægtskonstruktionsfordele
Vores lette naturLetvægts aluminiumsmateriale D-type kondensator samlerørgiver målbare driftsmæssige fordele:
-
Reduceret strukturel belastning:Op til 40 % lavere vægt sammenlignet med kobber skæreborde
-
Lavere forsendelsesomkostninger:Betydelige logistikbesparelser ved bulkordrer
-
Nemmere installation:Reduceret manuel håndteringstræthed og hurtigere monteringstider
-
Lavere systemvægt:Muliggør lettere udstyrsrammer og monteringsstrukturer
2.3 Korrosionsbestandighed og lang levetid
-
500+ timers modstandsdygtighed over for saltspray(ASTM B117 standard)
-
Beskyttelse mod oxidationslagsom selvheler under normale atmosfæriske forhold
-
Kompatibilitet med R-410A, R-32 og andre moderne kølemidleruden galvaniske korrosionsrisici, når de er korrekt isoleret
3. Tekniske specifikationer og præcisionsfremstilling
3.1 Dimensionsevner
| Parameter |
Standard rækkevidde |
Tilpasning tilgængelig |
| Udvendig diameter (mm) |
16 – 120 |
✓ I henhold til tegninger |
| Vægtykkelse (mm) |
0,8 – 3,0 |
✓ I henhold til tegninger |
| Længde (mm) |
Op til 6.000 |
✓ I henhold til tegninger |
| D-form flad sidebredde (mm) |
10 – 80 |
✓ I henhold til tegninger |
| Legeringskvalitet |
6061, 6063, 3003 |
✓ Brugerdefinerede legeringer til rådighed |
| Temperament |
T4, T5, T6 |
✓ Efter kundekrav |
| Overfladefinish |
Møllefinish, anodiseret, belagt |
✓ Brugerdefineret finish tilgængelig |
3.2 Præcisionsfremstillingsprocesser
-
Svejseproduktionslinje:Højfrekvent sømsvejsning for ensartet samlingsintegritet
-
Tegnemaskiner:Præcis koldtrækning for snævre dimensionstolerancer (±0,05 mm)
-
Udglødningsovne:Kontrolleret varmebehandling for optimale mekaniske egenskaber
-
Stansepresser:Nøjagtig hulplacering til rørforbindelser
-
Saveudstyr:Gratfri skæring i specificerede længder
3.3 Kvalitetssikringssystemer
| Certificering |
Omfang |
Opnået år |
| ISO9001:2015 (cert. nr. CN-45678-2020) |
Kvalitetsstyringssystemer |
2018
|
| IATF16949 (Reg. nr. 123456-789) |
Kvalitetsstyring af biler |
2019
|
| ISO14001:2015 |
Miljøledelse |
2020
|
| ISO45001:2018 |
Arbejdsmiljø og sikkerhed |
2021
|
4. Ydeevnepåvirkning på kondensatorsystemer
4.1 Optimering af varmeoverførselseffektivitet
-
Reducerede flowstagnationszonersammenlignet med runde overskrifter
-
Forbedret kølemiddelfordelingmed flowvariation under ±5 % på tværs af alle rør (mod ±15 % i konventionelle designs)
-
Lavere trykfald– typisk 8-12 % reduktion i forhold til design af runde skæreborde med tilsvarende tværsnitsareal
4.2 Energieffektivitetsbidrag
Laboratorietest af et 10kW kondensatorsystem ved brug af Sinupower'sLetvægts aluminiumsmateriale D-type kondensator samlerørviste 3,2% til 5,8% COP-forbedring under steady-state drift ved 35°C omgivende.†
-
5-10 % reduktioni kompressorens strømforbrug under identiske kølebelastninger (intern testning, testbetingelser: 35°C omgivende, R-410A kølemiddel, 2,5m³/min luftstrøm)
-
Hurtigere systemresponstidunder opstart og belastningsændringsforhold
4.3 Operationelle omkostningsbesparelser Analyse
| Omkostningsfaktor |
Samlerør af kobber |
Sinupower Aluminium D-Type skærebord |
Estimeret årlig besparelse (pr. 100 enheder) |
| Materialeomkostninger pr. enhed |
Højere (basislinje) |
35 % lavere |
$2.800 – $4.200 |
| Forsendelsesvægt Omkostninger |
Baseline |
40 % reduktion |
$600 - $900 |
| Energiforbrug (systemniveau) |
Baseline |
5 % gennemsnitlig reduktion |
$1.500 – $3.000 |
| Vedligeholdelse/udskiftningsgrad |
Baseline |
30 % lavere korrosionsrelaterede fejl |
$800 – $1.500 |
| Samlet estimeret besparelse |
–
|
–
|
$5.700 – $9.600 |
5. Gennemprøvede applikationer i projekter i den virkelige verden
-
Q2 2025:Leverede 12.000 enheder D-type skæreborde til en førende kinesisk HVAC OEM. Tredjeparts laboratorietest bekræftede en 4,6 % system-COP-forbedring på tværs af den installerede batch.
-
Q4 2024:Leverede specialprofiler til en varmepumpeproducent, der retter sig mod europæiske markeder. Bestået 1.000 timers kontinuerlig driftstest ved 55°C kondenseringstemperatur uden lækage.
-
Løbende:Regelmæssige månedlige forsendelser til Sanhua og Danfoss forsyningskæder til kommercielle klimaanlæg.
6. Applikationer og industribrug
6.1 Primære applikationsfelter
-
VVS-systemer:Kommercielle og private klimakondensatorer
-
Køleudstyr:Vitrineskabe, kølerum, transportkøling
-
Varmepumpesystemer:Luft-til-luft og luft-til-vand varmepumpeenheder
-
Kraftværkskøling:Varmeafvisningssystemer til elproduktionsanlæg
-
Termisk styring af biler:EV og hybridbils kondensatormoduler
6.2 Kompatibilitet med industristandarder
-
AHRI Standard 210/240til enhedsklimaanlæg
-
EU PED 2014/68/EUkrav til trykudstyr (tilgængelig efter anmodning)
-
ASME Afsnit VIIItil trykbeholderanvendelser
-
RoHS og REACHoverholdelse af miljøsikkerhed
7. Teknisk support og tilpasning
7.1 OEM/ODM-funktioner
-
Tegningsbaseret fremstilling:Produktion i henhold til kundeleverede tegninger
-
Prøvebaseret reverse engineering:Præcision replikering af eksisterende komponenter
-
Fælles udvikling:Samarbejdsdesign af nye header-konfigurationer
-
Formdesign og fremstilling:Intern værktøjsudvikling til tilpassede profiler
7.2 Lean kvalitetskontrolsystem
-
Råmateriale sporbarhed:Fuld dokumentation af legeringssammensætning og kilde
-
Igangværende inspektioner:Dimensionskontrol på hvert produktionstrin
-
Ikke-destruktiv test:Hvirvelstrøm og ultralydstest tilgængelig
-
Afsluttende inspektion:100 % dimensionsbekræftelse før emballering
8. Hvordan er Sinupower sammenlignet med andre leverandører af aluminium samlerørsrør?
| Evalueringskriterier |
Sinupower |
Typisk konkurrent A |
Typisk konkurrent B |
| IATF16949 certificeret |
✔ Ja |
Ofte nej |
✔ Ja |
| In-house værktøjsdesign |
✔ 90+ udstyrssæt |
Outsourcet |
Delvis |
| Patentportefølje |
33 patenter |
0-5 |
5-15 |
| Råmateriale sporbarhed |
Fuld dokumentation |
Begrænset |
Delvis |
| Leveringstid (standardrækkefølge) |
15-25 dage |
20-35 dage |
25-40 dage |
| Support til tilpasset profil |
Fuld OEM/ODM |
Begrænset |
Fuld |
| Eksportberedskab |
I gang |
Etableret |
Begrænset |
9. Sådan specificeres det optimale letvægtsaluminiumsmateriale D-type kondensator samlerør til dit system
-
Trin 1: Bestem kølemiddeltypen– R-410A-systemer kræver højere tryk end R-134a; se vores trykvurderingsdiagram.
-
Trin 2: Beregn den nødvendige flowhastighed– Samlerørets diameter skal kunne rumme massestrømmen uden for stort trykfald.
-
Trin 3: Definer forbindelsesmetode– Lodning, mekanisk samling eller svejsning – hver kræver forskellig overfladefinish og dimensionelle tolerancer.
-
Trin 4: Overvej miljøfaktorer– Kyst- eller industrimiljøer kan kræve yderligere anodisering eller belægning.
-
Trin 5: Kontakt Sinupower– Angiv dine systemparametre, og vi vil anbefale den optimale specifikation med understøttende beregninger.
10. Hvorfor samarbejde med Sinupower?
10.1 Teknisk ekspertise og industriarv
Sinupower'sLetvægts aluminiumsmateriale D-type kondensator samlerører resultatet af kontinuerlige R&D-investeringer og applikationsfeedback fra den virkelige verden fra feltinstallationer på tværs af Kinas forskellige klimazoner. Sinupowers ingeniørteam, som er grundlagt af Mr. Gao Qiang, som kommer med 18 års erfaring fra verdensklasses produktionsorganisationer, har 33 aktive patenter og opretholder et direkte samarbejde med universitetsforskningspartnere inden for termisk styring. Hvert parti af voresLetvægts aluminiumsmateriale D-type kondensator samlerørgennemgår streng kvalitetsvalidering for at sikre konsistens og pålidelighed.
10.2 Etableret track record
-
Sanhua:Global leder inden for HVAC&R komponenter – permanent samarbejde
-
Danfoss:Leverandør af køle- og klimaanlæg i verdensklasse
-
Pankl:Præcisionskomponentproducent til højtydende applikationer
10.3 Indenlandsk markedslederskab
-
Jiangsu, Zhejiang, Shanghai, Anhui-regionen:87,76% af det samlede salg
-
Marked i det sydlige Kina:8,44% af det samlede salg
-
Marked i det nordlige Kina:3,80 % af det samlede salg
10.4 Global udvidelsesforpligtelse
-
Deltagelse i større indenlandske og oversøiske udstillinger
-
Eksportdokumentationsberedskab(certifikater, testrapporter, forsendelsesmuligheder)
-
Engelsksproget teknisk supportfor internationale kunder
-
Fleksible logistikløsningertil global levering
11. Ofte stillede spørgsmål om Sinupower D-Type kondensator samlerør
Spørgsmål 1: Hvad er minimumsordremængden for letvægts aluminiumsmateriale D-type kondensatorhovedrør?
MOQ varierer efter dimension og legeringsspecifikation. Standardstørrelser kræver typisk 1.000 stk. Specialprofiler kan fremstilles fra 500 stk. For indledende prøveordrer eller prøveanmodninger kan vi imødekomme mindre mængder - spørg venligst med vores salgsteam.
Q2: Hvad er den typiske leveringstid for en produktionsordre?
Standard produktionstid er 15-25 arbejdsdage efter ordrebekræftelse og tegningsgodkendelse. For tilpassede værktøjskrav skal du tilføje 10-15 dage til fremstilling af forme. Rush-ordrer (10 arbejdsdage) kan imødekommes for standardmål efter forudgående aftale, afhængig af produktionskapacitet.
Q3: Kan jeg bestille prøvestykker til test, før jeg forpligter mig til masseproduktion?
Ja. Prøveproduktion tager typisk 10-15 arbejdsdage. Prøvemængder på 5-20 stk. kan leveres. Prøveomkostningerne refunderes ved afgivelse af en formel produktionsordre på 1.000 enheder eller mere.
Q4: Er tredjeparts testrapporter tilgængelige til materiale- og ydeevnevalidering?
Absolut. Vi kan levere materialetestcertifikater (kemisk sammensætning og mekaniske egenskaber), dimensionelle inspektionsrapporter med CMM-data, saltspray-korrosionstestrapporter i henhold til ASTM B117 og sprængtrykstestposter. Alle rapporter er udstedt af certificerede laboratorier eller vores eget IATF16949-kompatible kvalitetslaboratorium.
Q5: Tilbyder du emballage til søfragt, der forhindrer overfladeridser?
Ja. Standard eksportemballage inkluderer: (a) individuel PE-poseindpakning, (b) adskillelse af skumpuder mellem lagene, (c) endehætter i begge ender for kritisk overfladebeskyttelse, (d) stålforstærkede trækasser eller fumigerede krydsfinerkasser i henhold til ISPM-15-standarder. Containerladning overvåges af vores logistikteam med billeder leveret efter anmodning.
Q6: Kan Sinupower hjælpe med systemdesign eller valg af samlerør?
Ja. Vores ingeniørteam giver gratis foreløbig konsultation: (1) trykfaldsberegninger baseret på din kølemiddeltype og flowhastighed, (2) materialekvalitetsanbefaling baseret på driftstemperatur og tryk, (3) vejledning i forbindelsesmetode (lodning vs. mekanisk). Til store projekter tilbyder vi tekniske besøg på stedet eller videokonferencesupport.
12. Sådan afgiver du en ordre med Sinupower
-
Trin 1: Send forespørgsel– Send din tegning, prøve eller specifikationskrav via vores kontaktformular eller e-mail.
-
Trin 2: Engineering Review– Vores tekniske team svarer inden for 24 timer med bekræftelse af gennemførlighed og foreløbig prisfastsættelse.
-
Trin 3: Prøvegodkendelse– Prøvestykker produceres og sendes til din dimensionelle og funktionelle test.
-
Trin 4: Masseproduktion– Efter prøvegodkendelse påbegyndes fuldskalaproduktion med SPC-overvågning.
-
Trin 5: Kvalitetsfrigivelse og forsendelse– Hver batch gennemgår endelig inspektion før pakning og afsendelse med forudsat sporing.
📦 Klar til at afgive din ordre eller anmode om en prøve?
Sinupower svarer på alle henvendelser inden for 24 timer.
Kontakt salgsteamet →
