Hvordan forbedrer flade ovale rør varmevekslerens ydeevne på trange steder?

Abstrakt: Flade ovale rørbruges i vid udstrækning i ribbe-rør varmevekslere, fordi de hjælper med at balancere to ting, kunder konstant kæmper med: stærk varmeoverførsel og lav luftsidemodstand. Denne artikel nedbryder, hvad flade ovale rør er, hvor de skinner, de mest almindelige købers smertepunkter (trykfald, støj, kapacitetsgrænser, korrosion, inkonsistente dimensioner, sammenføjningsproblemer) og en praktisk tjekliste, der hjælper dig med at specificere det rigtige rør til dit projekt. Du finder også en sammenligningstabel, udvalgstips og en ofte stillede spørgsmål, så du kan gå fra "ikke sikker på, hvad du skal bede om" til "sikker købsbeslutning."

Indholdsfortegnelse

• Disposition
• Hvad er flade ovale rør?
• Kundens smertepunkter og hvordan flade ovale rør hjælper
• Hvor flade ovale rør er almindeligt anvendte
• Sammenligningstabel med flade ovale rør vs runde rør
• En praktisk udvælgelsesvejledning
• Kvalitetstjekliste, før du afgiver en ordre
• Designnotater, der forhindrer dyrt omarbejde
• FAQ
• Næste trin

Disposition

1. Definer, hvad flade ovale rør er, og hvorfor formen betyder noget.
2. Forbind formen med problemer i den virkelige verden: luftstrømsmodstand, støj, fodaftryk, finnekontakt og driftsomkostninger.
3. Vis typiske ansøgninger og beslutningskriterier.
4. Sammenlign flade ovale rør med runde rør i et købervenligt bord.
5. Angiv en udvælgelsestjekliste: materialer, dimensioner, tolerancer, sammenføjningsmetode, korrosionsstrategi og inspektion.
6. Afslut med handlingsrettede næste trin og en nem måde at kontakte en leverandør på.

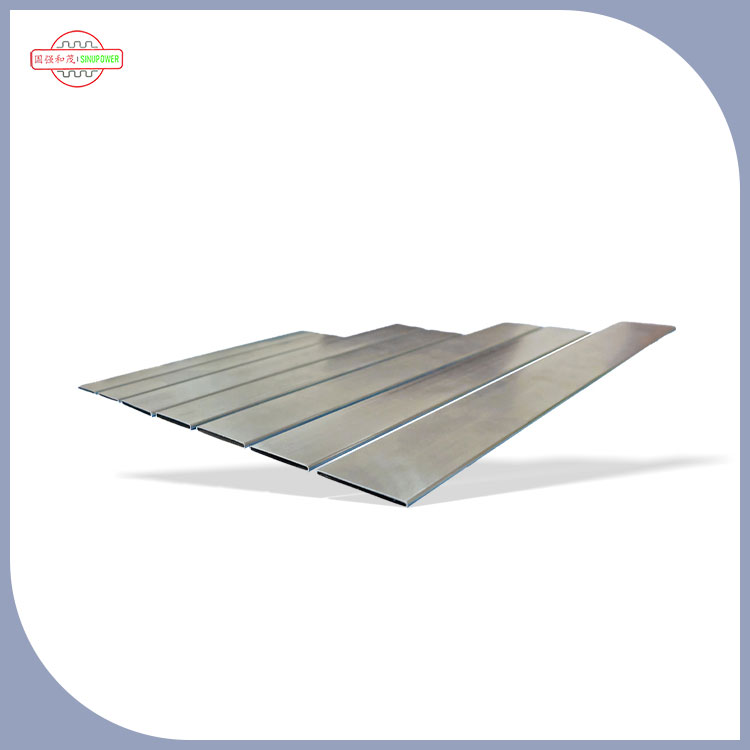

Hvad er flade ovale rør?

Flade ovale rører varmeoverførselsrør med et ovalt tværsnit, der har en "fladere" profil end et traditionelt rundt rør. I lamelrørsvarmevekslere er røret motorvejen for din arbejdsvæske (vand, kølemiddel, glykol, olie osv.), mens finnerne hjælper udveksle varme med luft. Rørformen har indflydelse på, hvordan luften strømmer rundt i spolen, hvordan finnerne fastgøres, og hvor meget varme du kan flytte pr. arealenhed.

Tænk på flade ovale rør som en praktisk opgradering af geometrien: de kan reducere luftsidens modstand og samtidig opretholde en stærk varmeudveksling. Denne kombination udmønter sig ofte i mindre spoler, mere støjsvage blæsere, lavere strømforbrug eller en bredere driftsmargin, når enheden bliver snavset.

Mange købere overvejer først flade ovale rør, når de rammer en af ​​disse begrænsninger:begrænset installationsplads, strenge energimål, støjgrænser, ellertrykfaldslofter. Hvis det lyder bekendt, så fortsæt med at læse - denne form kan være en meget direkte løsning, når den er angivet korrekt.

Kundens smertepunkter og hvordan flade ovale rør hjælper

At købe varmeoverførselsrør handler ikke kun om "rørstørrelse". De fleste projekter fejler eller bliver forsinket på grund af skjulte begrænsninger: trykfald på luftsiden, finpasning, korrosion, sammenføjningskompatibilitet og dimensionel konsistens fra batch til batch. Her er, hvordan flade ovale rør kan behandle de mest almindelige smertepunkter.

• Smertepunkt 1: Højt trykfald på luftsiden og stigende blæserenergi
  I mange spoledesigner dominerer luftsidemodstand driftsomkostningerne. Flade ovale rør kan præsentere en lavere profil hindring for luftstrømmen, hjælper med at reducere trykfaldet. Det kan betyde mindre blæsere, lavere blæserhastighed eller mere stabil ydeevne, når der opbygges støv.
• Smertepunkt 2: "Vi har brug for mere kapacitet, men fodaftrykket kan ikke vokse"
  Når du ikke kan øge spolens dybde eller frontale areal, begynder du at optimere geometrien. Flade ovale rør kan understøtte kompakte spolelayouts, hjælper ofte designere med at presse mere ydeevne ud af det samme rum ved at forbedre, hvordan luften bevæger sig gennem finnepakken.
• Smertepunkt 3: Støjgrænser (kommerciel HVAC, transport og boligkomfort)
  Hvis du kan reducere modstanden på luftsiden, reducerer du ofte den blæsereffekt, der er nødvendig for at nå den samme flowhastighed - dette er en af de mest pålidelige veje til lavere støj, fordi du kan køre blæseren langsommere uden at ofre kapaciteten.
• Smertepunkt 4: Inkonsekvent fin-til-rør-kontakt og ujævn varmeoverførsel
  Finnede spoler er afhængige af god mekanisk kontakt mellem finner og rør. Dårlig dimensionel konsistens forårsager løse finner, højere termisk modstand, og præstationsspredning. Flade ovale rør er ofte parret med finnedesign, der favoriserer stabilt kontaktområde - når tolerancer er kontrolleret.
• Smertepunkt 5: Korrosion, utætheder eller for tidlige svigt i barske miljøer
  Rørmateriale, overfladetilstand og belægningsstrategi betyder lige så meget som formen. Flade ovale rør fås i flere materialevalg, som giver dig mulighed for at målrette mod specifikke korrosionsrisici (fugtighed, saltspray, rengøringskemikalier, industriel udstødning).
• Smertepunkt 6: Sammenføjningsproblemer (lodning, svejsning, ekspansion og skæreborde)
  Endeformning, sømkvalitet og dimensionel repeterbarhed påvirker direkte, hvor jævnt rør forbindes med samlerør, og hvor pålidelige samlinger består test. De bedste resultater opnås ved at specificere sammenføjningsmetoden tidligt og derefter matche rørmateriale og tolerancer til denne metode.

Hvis du nogensinde har haft en spole, der så godt ud på papiret, men savnede ydeevne i marken, er det normalt fordi et af ovenstående elementer var ikke defineret stramt nok i rørspecifikationen.

Hvor flade ovale rør er almindeligt anvendte

Flade ovale rør optræder på tværs af en bred vifte af industrier, fordi fordelene (luftstrømseffektivitet, kompakthed og stabil finneintegration) gælder for mange luft-til-væske varmevekslere.

• VVS-spolertil erhvervsbygninger og energibevidste ombygninger
• Automotive og transport varmevekslerehvor luftstrøm, støj og emballage er tæt begrænset
• Køleanlæg(kondensatorer og fordampere) med henblik på bedre ydeevne pr. kvadratmeter
• Industriel kølinghvor kontinuerlig drift gør blæserkraft til en stor levetidsomkostning
• Renrum og følsomme miljøerhvor lavere støj og forudsigelig ydeevne er vigtige

I praksis afhænger det "rigtige" valg af dine prioriteter: minimalt trykfald, maksimal kapacitet, korrosionsbestandighed eller enkel fremstilling. En god leverandør vil hjælpe dig med at tilpasse rørgeometrien til disse prioriteter i stedet for at skubbe en ensartet mulighed.

Flade ovale rør vs runde rør sammenligningstabel

En praktisk udvælgelsesvejledning

Den hurtigste måde at undgå forsinkelser på er at specificere flade ovale rør som en ingeniør og købe dem som en projektleder: definere, hvad der betyder noget, lås tolerancerne, og juster røret med din sammenføjnings- og testmetode.

• 1) Bekræft dine driftsbetingelser
  Definer arbejdsvæske, trykområde, driftstemperatur og eksponering for rengøring/vedligeholdelse. Dette vil indsnævre valg af materiale og vægtykkelse.
• 2) Vælg materiale baseret på miljø, ikke vane
  For korrosive eller kystnære miljøer er korrosionsstrategi ikke valgfri. Overvej om du har brug for rustfrit, belagt stål eller andre løsninger afhængigt af dit system og overholdelseskrav.
• 3) Definer de dimensioner, der påvirker finnepasningen
  Flade ovale rør kræver klare definitioner af større/mindre dimensioner, hjørneradier (hvis relevant) og tilladte ovalitets-/fladeområder. Hvis finner er udstanset eller stemplet, så de passer til røret, betyder tolerancestablingen meget.
• 4) Beslut din tilmeldingsmetode tidligt
  Uanset om du udvider, lodder, svejser eller mekanisk forbinder til skæreborde, ændres din rørendes tilstand og overfladekrav. Seneste samlingsændringer er en almindelig årsag til omarbejdning af spole.
• 5) Plan for fremstillingsevne og leveringstid
  Hvis du har brug for tilpassede længder, endeformning, specielle belægninger eller ikke-standard tolerancer, så indbygg det i din tidsplan. Du vil også have præproduktionsprøver før masseproduktion.

Det er her en erfaren producent kan spare dig for uger. f.eks.Sinupower Heat Transfer Tubes Changshu Ltd.fokuserer på varmeoverførselsrør, der anvendes i spole- og vekslerapplikationer, og projekter bevæger sig typisk hurtigere, når du deler din spoletegning, finnespecifikationer og sammenføjningsmetode på forhånd.

Kvalitetstjekliste, før du afgiver en ordre

Flade ovale rør kan levere fremragende resultater, men kun hvis produktet er ensartet. Her er en købervenlig tjekliste, som du kan kopiere til din tilbudsanmodning.

1. Dimensionskonsistens:større/mindre dimensioner, rethed og længdetolerance tilpasset dit finneværktøj og skæreborde.
2. Overfladetilstand:ren, kontrolleret overfladefinish, der passer til din sammenføjningsmetode (især til lodning eller svejsning).
3. Kontrol af vægtykkelse:tilstrækkelig til trykkrav og formningsprocesser uden at køre unødig vægt/omkostning.
4. Sømintegritet (hvis relevant):stabil svejse-/sømkvalitet med en testplan, der matcher dit risikoniveau.
5. Lækagetestmetode:definere tryktestmetode og acceptkriterier inden produktionen starter.
6. Sporbarhed:batch-id, materialecertificeringsforventninger og inspektionsposter, der matcher dine interne kvalitetskrav.
7. Emballage og beskyttelse:undgå transitbuler og ridser, der kan ødelægge finneindsættelsen og forårsage afvisninger.

Hvis du er blevet brændt af "ser fint ud indtil montering", er dimensionskontrol og emballagebeskyttelse normalt de to største opgraderinger, du kan kræve.

Designnotater, der forhindrer dyrt omarbejde

Dette er de praktiske detaljer, der ofte bliver savnet indtil den første produktionskørsel:

• Fine krave design betyder noget
  Selv små ændringer i rørgeometrien kan ændre finneindføringskraften, kontaktmodstanden og skrothastigheden. Juster finneværktøjet til rørtolerancebåndet.
• Undgå at under- eller overspec tolerancer
  For snævre tolerancer øger omkostninger og leveringstid; alt for løse tolerancer forårsager monteringsfejl. Måltolerancer, der matcher din spoleproceskapacitet.
• Tag højde for belægningstykkelse (hvis brugt)
  Beskyttende belægninger kan ændre pasform og sammenføjningsadfærd. Hvis belægning er en del af din korrosionsplan, skal du inkludere det i dimensions- og procesantagelser.
• Prototype med din rigtige proces
  Et kort pilotløb med din faktiske finneindsættelse, header-sammenføjning og tryktest vil afsløre problemer hurtigere end nogen regnearksmodel.

FAQ

Q1: Er flade ovale rør altid bedre end runde rør?
A: Ikke altid. Flade ovale rør skinner, når luftsidemodstand, støj eller emballage er din begrænsende faktor. Runde rør kan være et godt valg til højt standardiserede designs, hvor enkelhed og bred værktøjskompatibilitet er prioriteret.

Q2: Hvad er den største fejl, købere begår, når de bestiller flade ovale rør?
A: Udelader vigtige tolerancedetaljer. Hvis RFQ ikke klart definerer dimensionel konsistens (inklusive planhed/ovalitetsforventninger), risikerer du problemer med finpasning, variabel spoleydelse og høj skrot under montering.

Q3: Reducerer flade ovale rør driftsomkostningerne?
A: Det kan de. Hvis designet reducerer trykfaldet på luftsiden, kan du opnå den samme kapacitet med lavere blæsereffekt eller lavere blæserhastighed, hvilket ofte oversættes til energibesparelser og reduceret støj.

Q4: Hvilke oplysninger skal jeg sende en leverandør for et hurtigt tilbud?
A: Del dine rørdimensioner, materialepræferencer, påkrævede længder, forventet årlig volumen, sammenføjningsmetode (til overskrifter), tryk/temperaturområde og eventuelle krav til korrosion eller belægning. En simpel spoletegning og finnespecifikation kan fremskynde tingene dramatisk.

Q5: Hvordan verificerer jeg kvaliteten uden at bremse indkøb?
A: Bed om et præproduktionsprøvesæt, anmod om dimensionsinspektionsoptegnelser, definer din lækagetestmetode og acceptkriterier, og aftal emballagebeskyttelse. Dette holder QC fokuseret og forhindrer overraskelser under montering.

Næste trin

Flade ovale rør er ikke bare en "anden form" - de er en praktisk håndtag til at forbedre luftstrømseffektivitet, kompaktitet og ydeevnestabilitet når dit vekslerdesign rammer grænserne i den virkelige verden. Nøglen er at behandle røret som en del af et system: finner, samlerør, sammenføjningsmetode og miljø alle skal overvejes samlet.

Hvis du vurderer flade ovale rør til et kommende spole- eller varmevekslerprojekt, skal du dele din tegning og driftsbetingelser tidligt, så leverandøren kan anbefale den bedst egnede rørspecifikation og inspektionsplan. For produktsupport og detaljer om fremstillingsevne,kontakt ospåSinupower Heat Transfer Tubes Changshu Ltd.og lad os forvandle dine begrænsninger til en pålidelig, produktionsklar løsning.
